| Colector para calefacción y refrigeración por suelo radiante | ||
| ICE100 | Colector para calefacción y refrigeración por suelo radiante | |
|

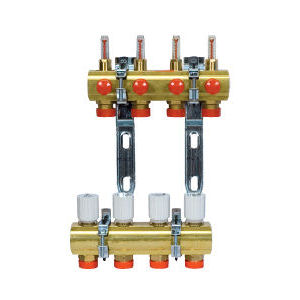

Colector premontado de latón, "BAXI", para 4 circuitos, con caudalímetros de 0,5 a 5 l/min y detentores para la regulación y el equilibrado de los circuitos en el colector de impulsión, válvulas de corte termostatizables en el colector de retorno y soportes, presión máxima 10 bar y temperatura máxima 90°C a 3 bar, montado en armario de acero galvanizado, de 600x460x110 mm. Accesorios: kit de acometida para colector; curvatubos de plástico, para tubos de 16 ó 18 mm de diámetro. Totalmente montado, conexionado y probado. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA ICE100: COLECTOR PARA CALEFACCIÓN Y REFRIGERACIÓN POR SUELO RADIANTE.
CARACTERÍSTICAS TÉCNICAS
Colector premontado de latón, "BAXI", para 4 circuitos, con caudalímetros de 0,5 a 5 l/min y detentores para la regulación y el equilibrado de los circuitos en el colector de impulsión, válvulas de corte termostatizables en el colector de retorno y soportes, presión máxima 10 bar y temperatura máxima 90°C a 3 bar, montado en armario de acero galvanizado, de 600x460x110 mm. Accesorios: kit de acometida para colector; curvatubos de plástico, para tubos de 16 ó 18 mm de diámetro. Totalmente montado, conexionado y probado.
NORMATIVA DE APLICACIÓN
Instalación: UNE-EN 1264-4. Calefacción por suelo radiante. Sistemas y componentes. Parte 4: Instalación.
CRITERIO DE MEDICIÓN EN PROYECTO
Número de unidades previstas, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación se corresponde con la de Proyecto y que hay espacio suficiente para su instalación. Se comprobará que todos los tabiques están levantados y que la red de desagües está acabada.
FASES DE EJECUCIÓN.
Replanteo del emplazamiento del colector. Colocación del armario para el colector. Colocación del colector. Conexión de las tuberías al colector. Conexión del colector a la red de distribución interior o a la caldera. Realización de pruebas de servicio.
PRUEBAS DE SERVICIO.
Prueba de resistencia mecánica y estanqueidad.
Normativa de aplicación: CTE. DB-HS Salubridad
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
